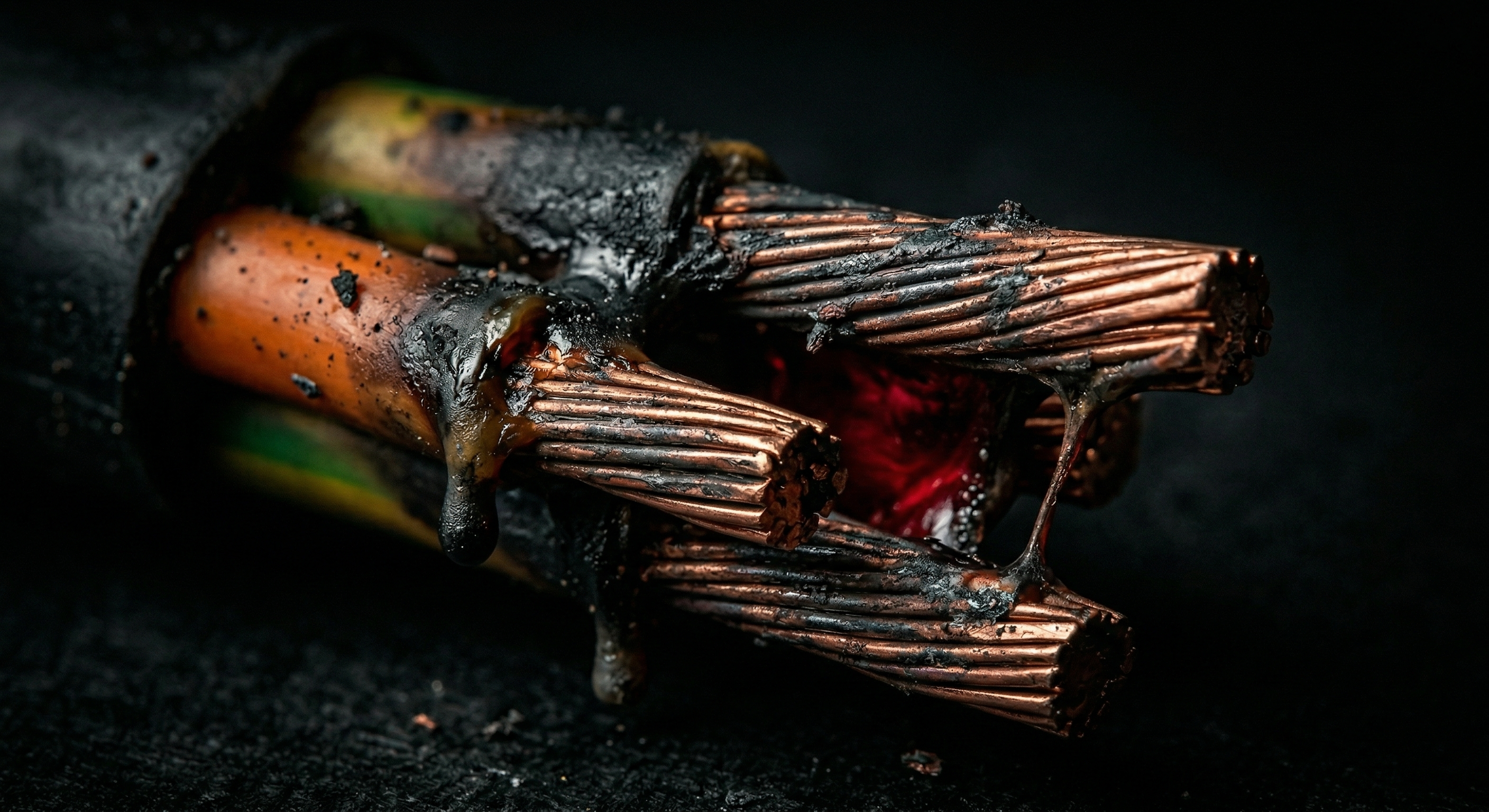

Квартиры горят не от удара молнии. Горят от кабеля 1,5 мм², на который повесили кондиционер на 3 кВт. Или от автомата защиты на 25 А, который «не успевает» сработать при перегрузке провода на 16 А. Изоляция греется, плавится, воспламеняется — и всё это внутри стены, где скрытая проводка замурована в штробе. К тому моменту, как запах гари становится заметным, пластик уже горит.
Расчёт сечения — это не электротехническая теория. Это единственное, что стоит между розеткой и пожаром.
Физика нагрева: почему кабель горит
Любой проводник имеет активное сопротивление. По закону Джоуля–Ленца, мощность тепловыделения: P = I² × R. Удвойте ток — тепла станет в четыре раза больше. Сопротивление медного кабеля ВВГнг-LS сечением 1,5 мм² на длине 10 м — около 0,12 Ом. При токе 19 А (предельный для открытой прокладки согласно ПУЭ таблица 1.3.4) это 43 Вт тепла на 10 метров провода. В штробе под штукатуркой теплоотвода почти нет — температура изоляции ползёт вверх.
Изоляция ВВГнг-LS выдерживает длительный нагрев до +70°C на жиле. При скрытой прокладке допустимый ток снижается на 15–20% по сравнению с открытой. Это и есть табличные значения ПУЭ — не абстрактные цифры, а физический предел.
Формула расчёта: от киловатт к амперам
Для однофазной сети 220 В расчётная формула:
I = P / (U × cosφ)
Где:
- I — ток в амперах
- P — суммарная мощность нагрузки в ваттах
- U — напряжение сети, 220 В
- cosφ — коэффициент мощности (для бытовой техники принимают 0,95–1,0; для электродвигателей — 0,7–0,8)
Пример: кухонная группа розеток — духовой шкаф 2 кВт + посудомойка 2,2 кВт + чайник 2 кВт = 6 200 Вт. Делим: 6 200 / 220 = 28,2 А. Кабель нужен минимум на 32 А — это 6 мм² меди при скрытой прокладке, автомат — 32 А.
Но это упрощённый расчёт. В реальности добавляется длина трассы (падение напряжения не должно превышать 5% по ПУЭ), способ прокладки (в трубе — ещё хуже теплоотвод, допустимый ток снижается), одновременность включения нагрузок и тип кабеля. Считать всё это вручную для каждой группы — прямой путь к ошибке. Калькулятор сечения кабеля исключает эту ошибку полностью: вводите мощность нагрузки, длину трассы и способ прокладки — получаете сечение по ГОСТ и номинал автомата защиты. Никакого «на глаз», никакого «возьму с запасом».
Таблица ПУЭ: допустимые токи для медного кабеля при скрытой прокладке
(Таблица 1.3.4 ПУЭ, 7-е издание, медный кабель, однофазная сеть 220 В)
| Сечение жилы, мм² | Допустимый ток (скрытая проводка), А | Максимальная мощность, кВт | Рекомендуемый автомат, А | Типичное применение |
|---|---|---|---|---|
| 1,5 | 15 | 3,3 | 10–16 | Освещение, слаботочные цепи |
| 2,5 | 21 | 4,6 | 16–20 | Розеточные группы, бытовая техника до 4 кВт |
| 4,0 | 27 | 5,9 | 25 | Кондиционер, стиральная машина, электроплита (1 конфорка) |
| 6,0 | 34 | 7,5 | 32 | Электроплита, духовой шкаф + посудомойка, мощные группы |
| 10,0 | 50 | 11,0 | 50 | Вводной кабель квартиры, трёхфазные потребители |
Автомат защиты выбирается по принципу: номинал автомата ≤ допустимый ток кабеля. Никогда не наоборот. Автомат защищает кабель, а не потребителя. Если поставить автомат 25 А на кабель 2,5 мм², автомат не сработает при токе 22 А — а кабель уже греется до опасной температуры.
Медь против алюминия: почему алюминий запрещён в новой проводке
ПУЭ п. 7.1.34 прямо запрещает использование алюминиевых проводников сечением менее 16 мм² в жилых зданиях при новом строительстве и капитальном ремонте. Это не рекомендация — это норматив.
Алюминий имеет удельное сопротивление в 1,64 раза выше меди. При том же сечении он нагревается сильнее. Но главная проблема — не сопротивление. Алюминий окисляется на воздухе: оксидная плёнка Al₂O₃ на поверхности жилы имеет на порядок более высокое сопротивление, чем сам металл. В местах соединений (клеммы, скрутки) это создаёт локальный перегрев. Плюс алюминий «течёт» под механическим давлением клеммы — контакт ослабевает со временем, переходное сопротивление растёт, нагрев усиливается.
Если в квартире старая алюминиевая проводка — это не повод паниковать, но повод не наращивать её медью напрямую. Алюминий и медь образуют гальваническую пару. В точке контакта при наличии влаги идёт электрохимическая коррозия. Соединение только через специальные клеммники Wago серии 2273 или через переходные зажимы с алюминий-медь маркировкой.
Марки кабелей: ВВГнг-LS и что означают буквы
ВВГнг-LS — стандарт для скрытой проводки в жилых зданиях.
- ВВ — поливинилхлоридная изоляция жилы и оболочки
- Г — гибкий (без брони)
- нг — не распространяет горение (самозатухающий)
- LS — Low Smoke, пониженное дымовыделение при горении

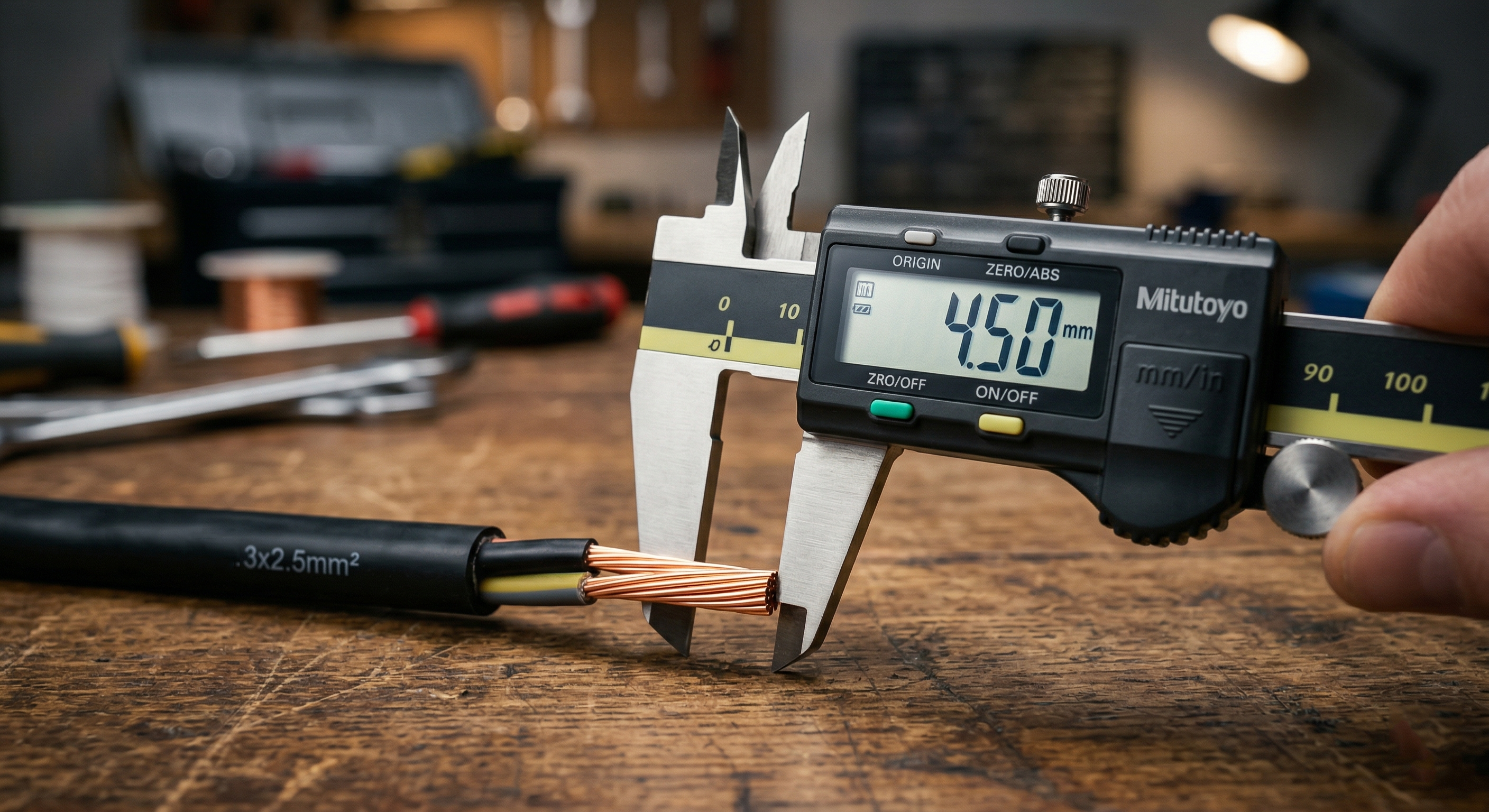

Кабели по ТУ (техническим условиям производителя, а не ГОСТ) могут иметь сечение жилы на 15–20% меньше заявленного. Кабель с маркировкой «2,5 мм²» по ТУ нередко содержит жилу фактически 2,1–2,2 мм². Допустимый ток при этом снижается пропорционально. Покупая кабель для скрытой проводки, требуйте сертификат соответствия ГОСТ 31996-2012. И измеряйте штангенциркулем: диаметр жилы 2,5 мм² должен быть 1,78 мм. Отклонение более 0,1 мм — повод отказаться от покупки.
Частые ошибки
Ошибка 1. Автомат 25 А на розеточную группу с кабелем 2,5 мм²
Это самая распространённая ошибка при самостоятельном ремонте. Логика понятна: «поставлю автомат помощнее, чтобы не выбивало». Результат обратный. Кабель 2,5 мм² при скрытой прокладке выдерживает максимум 21 А. Автомат на 25 А сработает при токе 25 А и выше. В диапазоне 21–25 А кабель перегревается часами — автомат молчит, изоляция плавится. Правило железное: номинал автомата не должен превышать допустимый ток кабеля. Для 2,5 мм² при скрытой прокладке — автомат 16 А, максимум 20 А.
Ошибка 2. Алюминиевый кабель в новой проводке ради экономии
Алюминиевый кабель дешевле медного примерно вдвое. Разница на типовой квартиру — 3 000–5 000 рублей. Цена этой экономии через 10–15 лет — выгоревшие распределительные коробки и необходимость полной замены проводки. Ток утечки через окисленные соединения нарастает незаметно, УЗО в таких цепях ложно срабатывает или — хуже — пропускает реальный аварийный ток. ПУЭ запрещает алюминий в жилых зданиях не из бюрократизма.
Ошибка 3. Покупка кабеля по ТУ вместо ГОСТ
Рынок переполнен кабелем с заниженным сечением. Производитель указывает «2,5 мм²», но реальное сечение — 2,08–2,15 мм². Формально это не нарушение, если в документах написано «по ТУ». По ГОСТ 31996-2012 допуск на сечение — минус 1%, не больше. Разница 15% — это уже другой кабель с другими характеристиками. Покупайте кабель только у проверенных производителей (Кабельный завод «Эксперт-Кабель», «Камкабель», «Конкорд») с сертификатами ГОСТ, и проверяйте сечение физически.
Частые вопросы
Какое сечение кабеля нужно для розеток в квартире?
Стандартная розеточная группа — кабель ВВГнг-LS 3×2,5 мм² (фаза, ноль, земля) с автоматом защиты 16 А. Это покрывает нагрузку до 3,5 кВт на группу: телевизор, компьютер, зарядные устройства, торшер. Для мощной техники — стиральная машина, посудомойка, кондиционер — каждый прибор выводится на отдельную линию с кабелем 3×2,5 мм² и автоматом 16–20 А. Электроплита и духовой шкаф — отдельная линия 3×4 или 3×6 мм² с автоматом 25–32 А.
Чем опасен слишком мощный автомат защиты?
Автомат защищает кабель от перегрева и короткого замыкания. Если номинал автомата выше допустимого тока кабеля — защиты нет. При перегрузке автомат не отключит цепь, пока ток не достигнет его номинала. За это время кабель уже будет греться, изоляция деградирует, начнётся ток утечки. Ток утечки — это и риск пожара, и риск поражения током при прикосновении к заземлённым металлическим конструкциям. Автомат должен быть слабее допустимого тока кабеля — это аксиома, не обсуждаемая.
Нужно ли УЗО, если есть автоматы защиты?
Автомат и УЗО защищают от разного. Автомат реагирует на перегрузку по току и короткое замыкание. УЗО (устройство защитного отключения) реагирует на ток утечки — разницу между током в фазном и нулевом проводниках, возникающую при повреждении изоляции или прикосновении человека к фазному проводнику. Стандарт для жилых помещений — УЗО на 30 мА для всех групп розеток и влажных зон (ванная, кухня). Для детских комнат — 10 мА. Ни один автомат не защитит от поражения током при утечке 20 мА — человек потеряет контроль над мышцами и не сможет отпустить проводник, смерть наступает при 50–100 мА. УЗО на 30 мА отключит цепь за 0,03–0,04 секунды.
